Hűtőszekrény-ajtók: praktikus megoldások szabályozott hőmérsékletű környezetekhez

A hűtőházi ajtók kritikus alkotóelemei a hűtőlánc-létesítményeknek, elsődleges akadályként szolgálnak, amely megőrzi a hőmérséklet integritását, védi a tárolt árukat és biztosítja a működési hatékonyságot. Ezek sokkal többet jelentenek, mint a közönséges ajtók – nagy teljesítményű burkolatok, amelyek integrálják a szigetelést, a légmentes tömítést, a biztonsági mechanizmusokat és gyakran az automatizálást. Ez a cikk gyakorlati útmutatót ad a hűtőházi ajtók fő típusainak, a kulcsfontosságú kiválasztási kritériumoknak és az alapvető karbantartási gyakorlatoknak a megértéséhez.

A hűtőházi ajtók fő típusai

A hűtőkamrák ajtóit elsősorban nyitási mechanizmusuk és alkalmazási forgatókönyvük alapján osztályozzák. Mindegyik típusnak megvannak a maga erősségei és ideális felhasználási esetei.

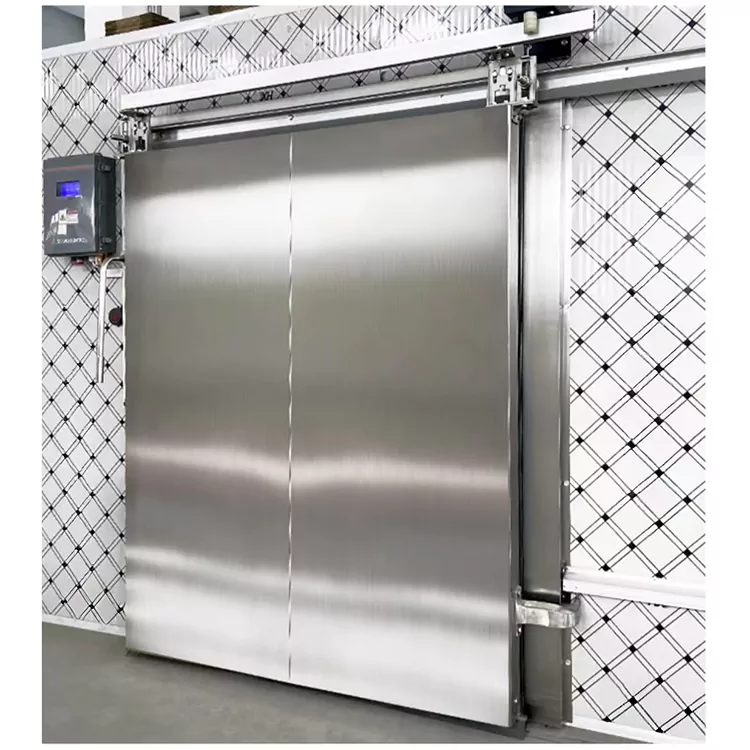

1. Tolóajtók (vízszintes tolóajtó)

A tolóajtók a közepes és nagyméretű hűtőházak és a nagy forgalmú rakodóterek igáslói. Az ajtólapok vízszintesen csúsznak a felső sínek mentén, így nincs szükség lengési helyre, és jelentősen csökkentik a targoncák vagy raklapemelők által okozott ütközési sérülések kockázatát.

• Meghajtó opciók: Kézi vagy elektromos változatban érhető el.

• Sebesség: A műszaki szabványok szerint a nyitási/zárási sebesség általában nem haladhatja meg a 0,50 m/s-ot a biztonság és a mechanikai élettartam érdekében.

• A legjobb: Raktárfolyosók, logisztikai folyosók és minden olyan terület, ahol gyakori targoncaforgalom zajlik.

2. Csuklós lengőajtók

Ezek a legegyszerűbb és leggazdaságosabb megoldások, amelyek hagyományos zsanérokon működnek.

• Előnyök: Egyszerű felépítés, kiváló tömítőképesség (megfelelő beállítás esetén), alacsony kezdeti költség.

• Hátrányok: Lengési távolságot igényel a helyiségen belül és kívül egyaránt; nem alkalmas forgalmas targoncasávokhoz; szűk helyeken ütközési károkat okozhat.

• Legjobb: Kis ajtónyílásokhoz, személyzeti sétányokhoz és alacsony forgalmú helyekhez, ahol a hely nem korlátozza.

3. Gyorsan felhúzható ajtók

Ezek az ajtók gyors, 1–2 m/s nyitási és zárási sebességgel rendelkeznek, minimálisra csökkentve a hideg levegő veszteségét és a meleg levegő beszivárgását a gyakori áthaladás során.

• Főbb jellemzők: Becsípődés elleni védelmi érzékelőkkel és automatikus visszaállítási funkcióval a biztonság érdekében.

• Legjobb: Nagy forgalmú logisztikai csomópontok, ahol a hőmérséklet megtartása és a sebesség egyaránt kritikus.

4. Függőleges emelő és összecsukható ajtók

Ezeket ott használják, ahol az oldalsó távolság korlátozott. Az ajtólap függőlegesen felemelkedik, vagy felfelé hajtva nyílik.

• Követelmény: A sínek és az ajtók tárolására szolgáló elegendő szabad hely a fej fölött elengedhetetlen.

• Legjobb: keskeny oldalfalú, de megfelelő belmagasságú terekhez.

Szerkezet és anyagok: A szigetelés és tömítés alapja

A hűtőkamra ajtók teljesítménye alapvetően az anyagától és a felépítésétől függ.

Ajtópanel szigetelő mag

A mag jellemzően merev poliuretánból (PU) vagy PIR habból készül, amelyet nagy nyomással fecskendeznek be a panel üregébe. A hab sűrűségének el kell érnie a 40–45 kg/m³-t, hogy optimális hőállóságot biztosítson.

A panel vastagsága a hőmérséklet alkalmazásától függően változik:

Panelburkolatok

A külső burkolatok jellemzően 0,8 mm vastag 304-es rozsdamentes acélból vagy előre bevont horganyzott acélból készülnek. A rozsdamentes acél kiváló korrózióállóságot és könnyű tisztítást kínál, így az élelmiszer-feldolgozó, a gyógyszeripar és a higiéniai szempontból érzékeny iparágak számára előnyös választás.

Tömítőrendszer

A légmentes tömítések kritikusak a hőszivárgás elkerülése érdekében. Az ajtókeret körüli tömítések TPE-ből (hőre lágyuló elasztomerből) vagy szilikongumiból készülnek, amelyek -75°C és 75°C közötti hőmérsékletre vannak méretezve. Ezek az anyagok alacsony hőmérsékleten is rugalmasak maradnak, biztosítva a szoros zárást.

Fagyálló fűtési rendszer

Fagyasztó alkalmazások esetén elektromos fűtővezetékeket kell beágyazni az ajtókeretbe és a küszöbbe, hogy megakadályozzák az ajtó befagyását.

• Hőmérséklethatár: A fűtőszál felületének hőmérséklete nem haladhatja meg a 70°C-ot.

• Redundancia: Erősen ajánlott tartalék fűtőkör, hogy megakadályozzuk az ajtó immobilizálását az elsődleges fűtés meghibásodása esetén.

• Beépítési mélység: A küszöbfűtő vezetékeket körülbelül 60 mm mélységben kell beágyazni a felület alá a hatékony hőelosztás érdekében.

Hogyan válasszuk ki a megfelelő hűtőházi ajtót

A megfelelő ajtó kiválasztása számos működési és gazdasági tényező egyensúlyát igényli.

1. lépés: Határozza meg működési követelményeit

Forgalom gyakorisága: A nagyfrekvenciás targonca forgalmat toló vagy nagy sebességű felhúzható ajtókhoz hívják; Az alacsony frekvenciájú személyzeti hozzáférés csuklós lengőajtókhoz illik.
Ajtónyílás mérete: A nagyobb nyílások általában a csúszó vagy függőleges emelőszerkezeteket részesítik előnyben.
Rakomány típusa: Mérlegelje, hogy az árukat raklapra rakják, kézi szállítással vagy automatizált rendszerekkel szállítják.

2. lépés: Értékelje a hőmérsékleti feltételeket

Fagyasztó alkalmazások (-18°C és ez alatt): Kötelező elektromos fűtés a kereten, a küszöbön és a látópaneleken; szigetelés vastagsága legalább 120 mm.
Hűtő alkalmazások (0°C és 5°C között): Vékonyabb panelek (~90 mm) is elegendőek lehetnek; fűtésre általában nincs szükség.
Ultra-alacsony / robbanásveszélyes fagyasztók: konzultáljon a gyártókkal a fokozott szigeteléssel és fűtéssel rendelkező, egyedi tervezésű megoldásokért.

3. lépés: A biztonsági és vészhelyzeti rendelkezések prioritása

• Belső vészkioldó: Minden zárható hűtőkamra ajtaját fel kell szerelni belső vészkioldó mechanizmussal, hogy megakadályozzák a személyzet beszorulását. Ennek az eszköznek fluoreszkáló jelzésekkel kell rendelkeznie, és évente legalább egyszer gyakorlati vészhelyzeti gyakorlatnak kell alávetni.

• Becsípődésgátló/biztonsági érzékelők: Az elektromosan működtetett ajtóknak infravörös jelenlétérzékelőket, biztonsági fényfüggönyöket vagy pneumatikus biztonsági éleket kell tartalmazniuk, amelyek akadályba ütközve azonnali leállást vagy hátramenetet váltanak ki.

4. lépés: Vegye figyelembe a teljes tulajdonlási költséget (TCO)

Míg a nagy sebességű felcsavarható vagy automatizált tolóajtóknak magasabbak az előzetes költségei, jelentős hosszú távú megtakarításokat érhetnek el a nagy forgalmú alkalmazásokban azáltal, hogy:

A hideg levegő vesztesége és az energiafogyasztás csökkentése.
A karbantartás gyakoriságának minimalizálása.
A hőmérséklet-ingadozások termékminőségi kockázatainak csökkentése.

Ezzel szemben a kézi nyílóajtók költséghatékonyabbak lehetnek a kis forgalmú mellékhelyiségekben.

Rendszeres karbantartás és gondozás

A rendszeres megelőző karbantartás elengedhetetlen a megbízható teljesítmény és az élettartam meghosszabbítása érdekében. Strukturált karbantartási ütemterv javasolt.

Napi ellenőrzések (minden használat előtt/után)

Vizsgálja meg a tömítéseket, hogy nincsenek-e rajta repedések, fagyképződés vagy fizikai sérülések. Távolítson el minden felgyülemlett jeget a tömítési területről.
Tisztítsa meg a pályákat, görgőket és küszöböket törmeléktől, jégtől és idegen tárgyaktól a zavartalan működés érdekében.
Szemrevételezéssel ellenőrizze, hogy a fűtőelemek működnek (nincs túlzott jégképződés a kereten vagy a küszöbön).

Időszakos karbantartás (hetente negyedévente)

Kenés: Vigyen fel megfelelő élelmiszer-minőségű vagy alacsony hőmérsékletű zsírt a zsanérokra, sínekre, görgőkre és hajtóláncokra a kopás csökkentése érdekében.
Biztonsági rendszer tesztelése: Ellenőrizze a fotoelektromos érzékelők, a becsípődés elleni védelem és a vészkioldó mechanizmusok működését.
Hardverellenőrzés: Ellenőrizze és húzza meg az összes csavart, konzolt és rögzítőelemet, amelyek kilazulhatnak az ismételt használatból eredő vibráció miatt.
Fűtés ellenőrzése: Mérje meg az áramfelvételt vagy a hőmérsékletet, hogy megbizonyosodjon arról, hogy a fűtőkábelek az előírásoknak megfelelően működnek.

Gyakori hibaelhárítás

Következtetés

A megfelelő hűtőkamra-ajtó kiválasztásakor meg kell találni az optimális egyensúlyt a hőteljesítmény, a mechanikai tartósság, a biztonsági előírások és a működési gyakoriság között. Egy olyan ajtó, amely megfelel a létesítmény speciális igényeinek, nemcsak csökkenti az energiapazarlást és megőrzi a termékminőséget, hanem hozzájárul a biztonságosabb és termelékenyebb munkakörnyezethez is.

A sikeres kiválasztás és karbantartás legfontosabb tudnivalói:

1. Igazítsa az ajtótípust a forgalom gyakoriságához és a rendelkezésre álló helyhez.

2. Adja meg a megfelelő szigetelésvastagságot és fűtési rendszereket a legalacsonyabb üzemi hőmérséklet alapján.

3. Soha ne kössön kompromisszumot a biztonság terén – a belső vészkioldók és a becsípődésgátló eszközök nem alku tárgyát képezik.

4. Hajtsa végre a rutin karbantartási ütemtervet – egy kis karbantartási befektetés megelőzi a költséges hibákat.
